Câbler son home studio proprement : multiprise, longueurs, patchbay

Au début, il y a une interface, deux enceintes, un micro. Puis arrivent un clavier, une deuxième guitare, un préampli, un casque de plus, et un matin tu passes dix minutes à quatre pattes derrière le bureau pour retrouver quel jack va où. Un câblage en vrac fait perdre du temps, mais il fait aussi du bruit : des câbles audio enroulés contre les blocs secteur, des liaisons trop longues, des faux contacts qu'on ne retrouve jamais. Tout ça s'entend dans les prises.

Câbler proprement ne demande pas de gros budget. Il s'agit surtout de décider où arrive le courant, de choisir des longueurs adaptées, de séparer l'audio du secteur et de pouvoir lire chaque câble d'un coup d'œil. La patchbay vient ensuite, quand tu as plus de sources que d'entrées et que tu en as assez de rebrancher. Ce guide suit cet ordre, du mur jusqu'au panneau de connexions.

Le secteur d'abord : une seule arrivée

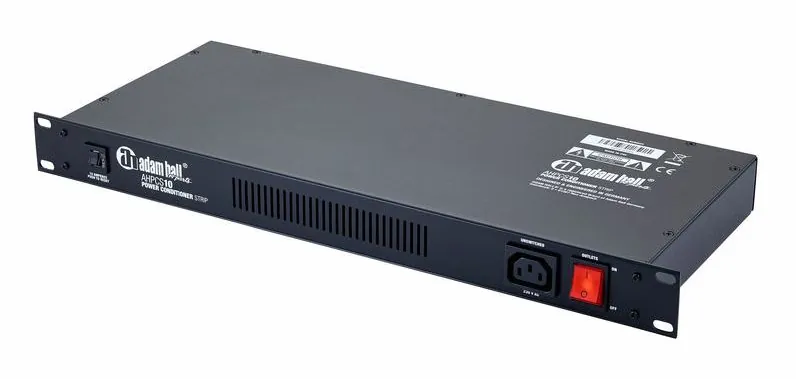

Commence par le courant. Tout le matériel audio et l'ordinateur doivent partir d'une seule prise murale, via une multiprise de bonne qualité, avec terre et interrupteur. Ça limite les ronflements (les appareils partagent la même masse) et ça permet de tout couper d'un geste.

• Ne mets pas plusieurs multiprises en cascade, l'une branchée sur l'autre. C'est déconseillé pour la sécurité et ça multiplie les mauvais contacts. Si tu manques de prises, prends une multiprise plus longue, avec plus de sorties.
• Une protection contre les surtensions est un bon investissement pour l'ordinateur et l'interface, surtout dans un logement ancien ou une région orageuse.
• Fixe la multiprise sous le plateau du bureau ou contre un pied, pas au sol : tu y accèdes sans te contorsionner et elle ne prend pas la poussière.

Garde un ordre d'allumage : les enceintes en dernier à l'allumage, en premier à l'extinction. Tu évites le « pop » qui part dans les haut-parleurs quand l'interface ou l'ordinateur démarre.

Choisir les bonnes longueurs

Un câble trop long s'enroule et traîne, un câble trop court tire sur les prises. Mesure le trajet réel en suivant le bord du bureau, ajoute une petite marge pour pouvoir bouger l'appareil, et arrondis à la longueur standard du dessus.

• Câbles symétriques (XLR, jack stéréo TRS) : ils supportent des longueurs importantes sans perte, puisque le bruit capté en route s'élimine à l'arrivée. Pour les enceintes et les micros, tu es tranquille.
• Câbles d'instrument asymétriques (jack mono) : la capacité du câble grignote les aigus d'une guitare passive quand la longueur augmente. Au-delà de cinq ou six mètres, la différence s'entend. Reste court entre la guitare et l'interface.
• USB : la norme USB 2.0 prévoit cinq mètres au maximum pour un câble passif. Plus court, c'est mieux, et branche l'interface directement sur l'ordinateur.

Séparer, attacher, étiqueter

Fais passer le secteur d'un côté du bureau et l'audio de l'autre. Quand ils doivent se croiser, croise-les à angle droit plutôt qu'en parallèle sur toute la longueur. Les blocs d'alimentation des appareils rayonnent : ne les colle pas contre les câbles micro.

Pour attacher, préfère les bandes auto-agrippantes réutilisables aux colliers en plastique : tu ajoutes ou retires un câble sans tout couper. Une goulotte ou un panier sous le plateau du bureau suffit à ranger l'essentiel.

Étiquette les deux bouts de chaque câble avec le même nom (« micro voix », « enceinte G », « clavier L »). Un rouleau d'étiquettes ou des bagues de couleur par fonction, et tu retrouves n'importe quelle liaison en quelques secondes.

La patchbay : quand elle devient utile

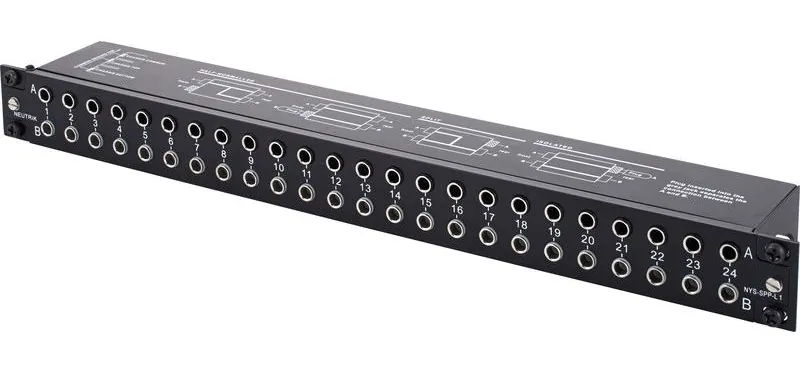

Une patchbay est un panneau de prises où arrivent, à l'arrière, les sorties et les entrées de tes appareils. À l'avant, tu relies ce que tu veux avec de petits cordons. Résultat : tu ne touches plus jamais l'arrière des appareils.

Elle devient intéressante à partir du moment où tu as plus de sources que d'entrées sur l'interface (un clavier, un préampli, une boîte à effets, une deuxième interface) et que tu rebranches plusieurs fois par semaine. Avec une interface, un micro et des enceintes, elle n'apporte rien.

Normalisée, semi-normalisée, isolée

Chaque colonne d'une patchbay a deux prises : en haut, par convention, la sortie d'un appareil ; en bas, l'entrée de l'appareil suivant. La façon dont elles sont reliées quand rien n'est branché à l'avant porte un nom.

• Normalisée : sans cordon, la sortie du haut passe toute seule vers l'entrée du bas. Brancher un cordon dans l'une ou l'autre prise coupe cette liaison.
• Semi-normalisée : la liaison existe aussi par défaut, mais brancher en haut prélève une copie du signal sans couper la liaison. Seul un cordon dans la prise du bas l'interrompt. C'est le réglage le plus pratique pour un home studio : tu peux envoyer un préampli vers deux endroits à la fois.
• Isolée (ou « non normalisée ») : aucune liaison par défaut, haut et bas sont indépendants. Utile pour des sorties qui ne vont pas toujours vers la même entrée.

Sur la plupart des modèles, le mode se change colonne par colonne, par un commutateur ou en retournant une petite carte. Fais le plan sur papier avant : chaque appareil, ses sorties, ses entrées, et le chemin par défaut que tu veux.

Ce qui ne passe pas par la patchbay

Garde les micros hors de la patchbay quand le 48 V est actif : enficher un cordon sous alimentation fantôme provoque des claquements, et c'est dangereux pour un micro à ruban. Branche-les directement sur l'interface. Les liaisons vers les enceintes n'ont pas non plus à y passer : elles ne changent jamais, autant les brancher en direct.

Questions fréquentes

Faut-il des câbles chers pour un home studio ?

Non. Un câble correctement fabriqué, avec des prises solides et un bon blindage, suffit. Les différences s'entendent sur la solidité et la durée de vie, pas sur le son.

Est-ce que je peux mettre l'ordinateur sur une autre prise que le matériel audio ?

C'est déconseillé : deux prises murales différentes, ce sont deux points de masse, et le meilleur moyen de créer un ronflement. Regroupe tout sur une seule multiprise.

Une patchbay dégrade-t-elle le son ?

Pas de façon audible si elle est propre. Les contacts s'oxydent avec les années : quelques branchements et débranchements suffisent souvent à les nettoyer. Un craquement persistant sur une colonne indique un contact à remplacer.
